Portaventosas

Microportaventosas

Microportaventosas

- Dimensiones y pesos muy reducidos.
- Vástagos y muelles de acero inoxidable.
- Casquillos autolubricados integrados en el manguito roscado, como garantía de un perfecto desplazamiento del vástago y de una larga duración.
- Indicados para Pick & Place y manipuladores para la descarga de objetos de plástico de las prensas de moldeo.
- Disponibles en diferentes versiones, con o sin racor.
- Adecuados para todas las ventosas con soporte macho M5.
Códigos de producto: 208005 208005SR 208005RR

2.01
CAD files on TraceParts
ampliar imagen
top of page go down
Portaventosas mini

Portaventosas mini

Los portaventosas descritos en esta página y en las páginas siguientes están caracterizados por dimensiones muy contenidas, que permiten una reducción de peso y de volumen y el empleo de ventosas muy pequeñas, garantizando, con el mismo diámetro, las mismas prestaciones de la serie más grande.
Están constituidos por:
- Un vástago de latón para la fijación de la ventosa.
- Un manguito roscado, equipado con tuercas, para el montaje del portaventosas en el automatismo.
- Un muelle para amortiguar el impacto de la ventosa y mantener, al mismo tiempo, una presión constante con la carga que se debe elevar.
- Un racor rápido para la conexión al tubo de aspiración.
Códigos de producto: 200430 200530 200630 200830 200930 201030 201230 201415 201430 201530 201730 201812 201830 202030 202230 202515 203015 203515 204015 204515 202530 203030 203530 202724 203024 204530 206030 205020 206528

ampliar imagen
top of page go down
Portaventosas mini para ventosas de fuelle

Portaventosas mini para ventosas de fuelle

Los portaventosas descritos en esta página y en las páginas siguientes están caracterizados por dimensiones muy contenidas, que permiten una reducción de peso y de volumen y el empleo de ventosas muy pequeñas, garantizando, con el mismo diámetro, las mismas prestaciones de la serie más grande.
Están constituidos por:
- Un vástago de latón para la fijación de la ventosa.
- Un manguito roscado, equipado con tuercas, para el montaje del portaventosas en el automatismo.
- Un muelle para amortiguar el impacto de la ventosa y mantener, al mismo tiempo, una presión constante con la carga que se debe elevar.
- Un racor rápido para la conexión al tubo de aspiración.
Códigos de producto: 200650 200850 201116 201150 201630 201523 201823 201829 201835 201850 202062 201917 202023 202219 203426 202535 203032 204042 204328 203050 204050

ampliar imagen
top of page go down
Portaventosas mini con conexiones roscadas macho y hembra

Portaventosas mini con conexiones roscadas macho y hembra

Los portaventosas mini descritos en esta página tienen las mismas características de aquellos descritos anteriormente; difieren por el vástago de latón, que tiene una conexión roscada hembra de 1/8” y de ¼” gas, solo para la instalación de ventosas con soporte roscado macho y la conexión del vacío, que puede ser radial o axial, a petición.
Códigos de producto: 200635 200735 201038 201048 201038M 201048M 201058M 208025 208015 208020

ampliar imagen
top of page go down

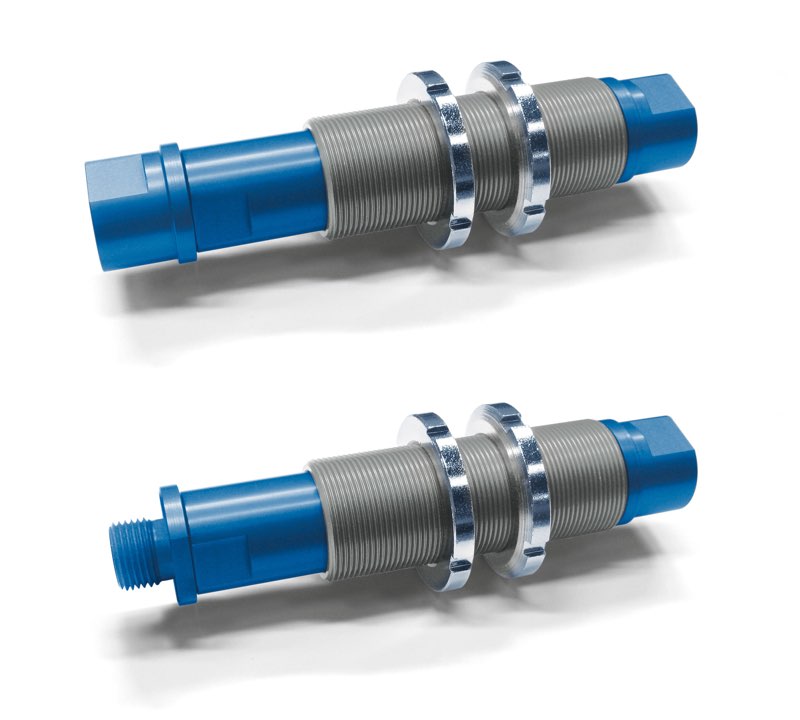

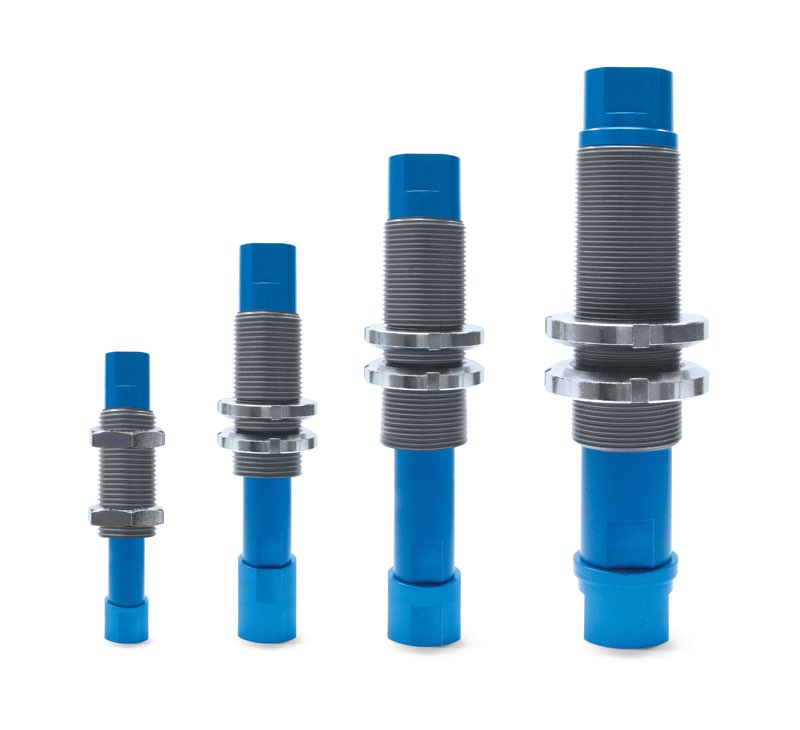

Portaventosas mini con muelle empotrado

Portaventosas mini con muelle empotrado

Para reducir aún más las dimensiones y el peso y para satisfacer las solicitudes de los fabricantes de automatismos de descarga para las prensas de moldeo de plástico, se han realizados estos portaventosas mini con el muelle empotrado y el vástago para la fijación de la ventosa de aluminio anodizado.
En estos también es posible instalar solo ventosas con soporte roscado macho; la particular forma del casquillo de guía de latón para la fijación del portaventosas al automatismo impide la rotación del vástago y, como consecuencia, de la ventosa.
La conexión del vacío es radial.
Códigos de producto: 208015 208020

2.18
CAD files on TraceParts
ampliar imagen
top of page go down
Portaventosas mini con carrera reducida

Portaventosas mini con carrera reducida

La carrera de amortización reducida y su particular conformación han permitido una reducción ulterior de las dimensiones y del peso de estos portaventosas con respecto a los portaventosas mini normales.
Los componentes son aproximadamente los mismos; cambian los racores para el vacío que, en estos portaventosas, son uno o dos (a petición) pequeños portagomas de serie radiales.
Son adecuados para ventosas pequeñas, que deben adherir manualmente, a presión, con diámetros de entre 10 y 30 mm.
Códigos de producto: 200713 201010 201210 201510 201810 202010 202210 202510 203010

ampliar imagen
top of page go down
Portaventosas mini con casquillo empotrable

Portaventosas mini con casquillo empotrable

Además de sus pequeñas dimensiones, la particular forma del portaventosas permite su ensamblaje directo en el colector del vacío, con un ahorro de tiempo considerable y con la eliminación de tubos y racores.
Un casquillo hexagonal roscado, para el ensamblaje directo del portaventosas al colector del vacío, dotado de junta, tiene la función de guía y estanqueidad del vástago de latón para la fijación de la ventosa.
Códigos de producto: 202511 203011 203511 204011 204511

ampliar imagen
top of page go down
Portaventosas mini con casquillo empotrable, con conexión roscada hembra

Portaventosas mini con casquillo empotrable, con conexión roscada hembra

Además de sus pequeñas dimensiones, la particular forma del portaventosas permite su ensamblaje directo en el colector del vacío, con un ahorro de tiempo considerable y con la eliminación de tubos y racores.
Un casquillo hexagonal roscado, para el ensamblaje directo del portaventosas al colector del vacío, dotado de junta, tiene la función de guía y estanqueidad del vástago de latón para la fijación de la ventosa.
Códigos de producto: 200811 201011 200811M 201011M

2.24
CAD files on TraceParts
ampliar imagen
top of page go down
Portaventosas mini con palpador

Portaventosas mini con palpador

Tienen las mismas características mecánicas que tienen los portaventosas mini; los diferencia un palpador, unido a un obturador cónico, que tiene la función de abrir la aspiración y, por lo tanto, de crear el vacío, solo cuando la ventosa entra en contacto con la carga que se debe elevar.
Códigos de producto: 201260 201560 201860 202060 202260 202560 203060 203560 204060

ampliar imagen
top of page go down
Portaventosas mini con palpador y casquillo empotrable

Portaventosas mini con palpador y casquillo empotrable

Las características técnicas y mecánicas son las mismas de los portaventosas mini con palpador descritos en las páginas anteriores; los diferencia un casquillo hexagonal roscado, que permite su ensamblaje directo al colector del vacío, con un consiguiente ahorro de tiempo y la eliminación de tubos y racores.
Códigos de producto: 201265 201565 201865 202065 202265 202565 203065 203565 204065

ampliar imagen
top of page go down
Portaventosas mini con palpador, sin muelles

Portaventosas mini con palpador, sin muelles

Tienen la misma función de los portaventosas mini con palpador pero, para reducir aún más las dimensiones, se ha eliminado el muelle de amortiguamiento, el tubo roscado con tuercas para la fijación al automatismo y el racor rápido.
Este tipo de portaventosas debe ensamblarse directamente en el colector del vacío; para permitir su rápido montaje, la parte final está equipada con una espiga roscada macho.
Códigos de producto: 201261 201561 201861 202061 202261 202561 203061 203561 204061

ampliar imagen
top of page go down
Portaventosas mini con válvula de cierre automático integrada

Portaventosas mini con válvula de cierre automático integrada

Además de tener todas las características técnicas de los portaventosas mini, tienen una válvula de cierre automático incorporada.
La válvula de cierre automático tiene la función de cerrar automáticamente la aspiración cuando la ventosa no apoya sobre la superficie de la carga que se debe extraer, o cuando la sujeción es defectuosa, o en caso de una notable transpiración, evitando de esta forma la disminución del grado de vacío en las demás ventosas de la instalación, regularmente en agarre con la carga.
Su ventaja es evidente, dado que con este sistema ya no es obligatorio realizar el posicionamiento o la exclusión de las ventosas que no sirven para la sujeción.
En estos portaventosas pueden ser ensambladas ventosas con diámetro mínimo de 10 mm y máximo de 50 mm, siempre que estén dotadas de un soporte roscado macho de 1/8” gas.
Código del producto: 209935

2.40
CAD files on TraceParts
ampliar imagen
top of page go down
Portaventosas mini antigiratorios

Portaventosas mini antigiratorios

Las características técnicas son aproximadamente las mismas de los portaventosas mini; difieren por el vástago de latón que es de sección hexagonal y por el casquillo de guía correspondiente de acero, que tiene el orificio hexagonal. Esta forma impide que el vástago gire sobre el propio eje y, por lo tanto, impide también la rotación de la ventosa con soporte, enroscada en el mismo.
Son adecuados para ventosas con soporte macho o hembra, con diámetro mínimo de 10 mm y máximo de 60 mm pero, específicamente, han sido diseñados para la instalación de ventosas rectangulares, cóncavas y elípticas.
Códigos de producto: 209508 209528 209538

ampliar imagen
top of page go down
Portaventosas mini con sensor magnético

Portaventosas mini con sensor magnético

Estos portaventosas tienen las mismas características técnicas de los portaventosas mini.
Están equipados con un sensor magnético que tiene la función de enviar una señal eléctrica al automatismo cada vez que la ventosa efectúa la sujeción.
Por esta característica, se aconseja el uso en manipuladores cuentapiezas, máquinas empaquetadoras y en todos los casos en los que se requiere la absoluta garantía de la presencia del objeto agarrado. Diseñados para la sujeción de tabletas de chocolate, tentempiés, bollos y productos similares, actualmente se realizan en la versión descrita en esta página; a petición, también se pueden realizar con ventosas diferentes.
Códigos de producto: 209902 209903

2.44
CAD files on TraceParts
ampliar imagen
top of page go down
Portaventosas mini fix

Portaventosas mini fix

Son simples casquillos roscados de latón niquelado, con tuercas de fijación para la regulación de la altura y con los extremos roscados: una para ensamblar la ventosa con soporte, la otra para el racor rápido de conexión al tubo de aspiración.
Códigos de producto: 207001 207005

2.45
CAD files on TraceParts
ampliar imagen
top of page go down
Portaventosas simples

Portaventosas simples

Fabricados de forma simple y racional, garantizando la máxima solidez y duración, los portaventosas simples están constituidos por:
- Un vástago de latón para la fijación de la ventosa.
- Un manguito roscado de acero, equipado con dos tuercas hexagonales, para el montaje rápido del portaventosas en el automatismo.
- Un muelle para amortiguar el impacto de la ventosa y mantener, al mismo tiempo, una presión constante con la carga que se debe elevar.
- Un racor rápido para la conexión al tubo de aspiración.
Las carreras efectivas de los muelles son:
- Para la cota C= 28 mm : 16 mm
- Para la cota C= 65 mm : 49 mm
- Para la cota C= 95 mm : 74 mm
Códigos de producto: 022510 023010 023510 022515 023015 022724 023024 023236 023515 024015 024510 026010 024515 025020 026528 025040 027540 0210040 0210050 025615 026515 027624 029024 0211024 028020 028510 028515 0211010 0211015

ampliar imagen
top of page go down
Portaventosas simples para ventosas de fuelle

Portaventosas simples para ventosas de fuelle

Las carreras efectivas de los muelles son:
- Para la cota C= 28 mm : 16 mm
- Para la cota C= 65 mm : 49 mm
- Para la cota C= 95 mm : 74 mm
Códigos de producto: 022023 022219 023426 022535 023032 024042 023050 023099 023055 024030 025030 026030 028530 024050 024060 025050 026050 028550 024328 025053 025250 025335 025630 027530 027542

ampliar imagen
top of page go down
Portaventosas simples con conexiones roscadas macho y hembra

Portaventosas simples con conexiones roscadas macho y hembra

Estos portaventosas simples también tienen las mismas características y ofrecen las mismas prestaciones de aquellos descritos anteriormente; se diferencian por el vástago de latón, cuyo extremo, para la fijación de la ventosa, es roscado macho o hembra.
Las ventosas que se deberán ensamblar en estos portaventosas deberán necesariamente estar equipadas con un soporte roscado adecuado.
Las carreras efectivas de los muelles son:
- Para la cota C= 28 mm : 16 mm
- Para la cota C= 65 mm : 49 mm
- Para la cota C= 95 mm : 74 mm
Códigos de producto: 020828 020865 020895 020828M 020865M 020895M 021028 021065 021095 021028M 021065M 021095M 021128 021165 021195 021128M 021165M 021195M 021228 021265 021295 021228M 021265M 021295M

ampliar imagen
top of page go down
Portaventosas simples con palpador

Portaventosas simples con palpador

Ofrecen las mismas prestaciones técnicas de los portaventosas simples; los caracteriza un palpador, unido a un obturador cónico, que tiene la función de abrir la aspiración y, por lo tanto, de crear el vacío, solo cuando la ventosa entra en contacto con la carga que se debe elevar.
Las carreras efectivas de los muelles son:
- Para la cota C= 28 mm : 16 mm
- Para la cota C= 65 mm : 49 mm
- Para la cota C= 95 mm : 74 mm
Códigos de producto: 034510 036010 036515 038020 038510 038515 0311010

ampliar imagen
top of page go down
Portaventosas simples con palpador, sin muelles

Portaventosas simples con palpador, sin muelles

Su función es la misma de los portaventosas simples con palpador descritos anteriormente, simplemente que, para reducir aún más las dimensiones, se ha eliminado el muelle de amortiguamiento, el casquillo roscado con tuercas para la fijación al automatismo y el racor rápido.
Este tipo de portaventosas debe ensamblarse directamente en el colector del vacío, mediante la espiga roscada macho situada en la parte final.
Códigos de producto: 034511 036011 036516 038021 038511 038516 0311011 035041 037541 0310041 0310051

ampliar imagen
top of page go down
Portaventosas simples con válvula de cierre automático incorporada

Portaventosas simples con válvula de cierre automático incorporada

Además de tener todas las características técnicas de los portaventosas simples, tienen una válvula de cierre automático incorporada.
La válvula de cierre automático tiene la función de cerrar automáticamente la aspiración cuando la ventosa no apoya sobre la superficie de la carga que se debe extraer, o cuando la sujeción es defectuosa, o en caso de una notable transpiración, evitando de esta forma la disminución del grado de vacío en las demás ventosas de la instalación, regularmente en agarre con la carga.
Su ventaja es evidente, dado que con este sistema ya no es obligatorio realizar el posicionamiento o la exclusión de las ventosas que no sirven para la sujeción.
En estos portaventosas pueden ser ensambladas ventosas con diámetro mínimo de 35 mm y máximo de 85 mm, siempre que estén dotadas de un soporte roscado macho de ¼” gas.
Las carreras efectivas de los muelles son:
- Para la cota C= 28 mm : 16 mm
- Para la cota C= 65 mm : 49 mm
- Para la cota C= 95 mm : 74 mm
Códigos de producto: 029928 029965 029995

2.97
CAD files on TraceParts
ampliar imagen
top of page go down
Portaventosas simples articulados

Portaventosas simples articulados

Las características técnicas y mecánicas son las mismas de los portaventosas simples; la adición de un conector articulado de acero templado permite que las ventosas planas instaladas en estos portaventosas se adapten en las cargas que se deben elevar con superficies ligeramente inclinadas o solucionen eventuales errores de perpendicularidad que se encuentran a menudo entre el portaventosas y el soporte de fijación del automatismo.
Las carreras efectivas de los muelles son:
- Para la cota C= 28 mm : 16 mm
- Para la cota C= 65 mm : 49 mm
- Para la cota C= 95 mm : 74 mm
Códigos de producto: 026520 028520 0211020 0211022

ampliar imagen
top of page go down
Portaventosas simples antigiratorios

Portaventosas simples antigiratorios

Las características técnicas son aproximadamente las mismas de los portaventosas simples descritos anteriormente; se distinguen por el vástago de latón que es de sección hexagonal y por el casquillo de guía de acero correspondiente, que también tiene el orificio hexagonal.
Esta forma impide que el vástago y, por lo tanto, también la ventosa ensamblada sobre este, giren sobre el propio eje.
El casquillo de guía está compuesto por dos sellos con roscado fino para garantizar una buena precisión de fijación del portaventosas al automatismo.
Son adecuados para ventosas con un diámetro mínimo de 45 mm y máximo de 110 mm pero, específicamente, han sido diseñados para el ensamblaje de ventosas rectangulares, cóncavas o elípticas.
Las carreras efectivas de los muelles son:
- Para la cota C= 28 mm : 16 mm
- Para la cota C= 65 mm : 49 mm
- Para la cota C= 95 mm : 74 mm
Códigos de producto: 029528 029565 029595 0295281/4 0295651/4 0295951/4

2.102
CAD files on TraceParts
ampliar imagen
top of page go down
Portaventosas simples fix

Portaventosas simples fix

Son simples casquillos roscados de latón niquelado, con sellos de apriete para la regulación de la altura y con los extremos roscados macho y hembra: una para ensamblar la ventosa con soporte y la otra para el racor rápido de conexión al tubo de aspiración.
Códigos de producto: 029101 029105 029106

2.103
CAD files on TraceParts
ampliar imagen
top of page go down
Portaventosas especiales

Portaventosas especiales

Proyectados para la elevación y la manipulación de cargas pesadas y para soportar un trabajo pesado y continuado en ambientes particularmente llenos de polvo y húmedos, los portaventosas especiales están formados por:
- Un vástago de acero cromado para la fijación de la ventosa.
- Un casquillo roscado de latón, con cojinetes autolubricantes, compuesto por dos sellos para la fijación del portaventosas del automatismo.
- Un muelle para amortiguar el impacto de la ventosa con la carga que se debe elevar.- Un racor rápido para la conexión al tubo de aspiración.
Las carreras efectivas de los muelles son:
- Para la cota C= 55 mm : 37 mm
- Para la cota C= 110 mm : 84 mm
Códigos de producto: 068510 068515 069024 0610040 0610050 0611010 0611015 0611024 0615010 0615036 0615015 0620010 0625010 0622010OF 0622010NF 0622010A 0630010 0635010

ampliar imagen
top of page go down
Portaventosas especiales para ventosas de fuelle

Portaventosas especiales para ventosas de fuelle

Las carreras efectivas de los muelles son:
- Para la cota C= 55 mm : 37 mm
- Para la cota C= 110 mm : 84 mm
Códigos de producto: 067542 0611030 0615030 0618030 0611058 0615074 0625030

ampliar imagen
top of page go down
Portaventosas especiales con conexiones roscadas macho y hembra

Portaventosas especiales con conexiones roscadas macho y hembra

Las carreras efectivas de los muelles son:
- Para la cota C= 55 mm : 37 mm
- Para la cota C= 110 mm : 84 mm
Códigos de producto: 061255M 0612110M 061255 0612110 061155M 0611110M 061355M 0613110M 061455M 0614110M 061555M 0615110M

ampliar imagen
top of page go down
Portaventosas especiales con palpador

Portaventosas especiales con palpador

Tienen las mismas características mecánicas que tienen los portaventosas especiales; la incorporación de un palpador, unido a un obturador cónico, tiene la función de abrir la aspiración y, por lo tanto, de crear el vacío, solo cuando la ventosa entra en contacto con la carga que se debe elevar.
El uso de estos portaventosas evita la instalación de grifos en los tubos del vacío y se recomienda cada vez que existe la posibilidad que no todas las ventosas entren en contacto con la carga que se debe elevar (o porque la carga no es uniforme o parcialmente ausente).
Las carreras efectivas de los muelles son:
- Para la cota C= 55 mm : 37 mm
- Para la cota C= 110 mm : 84 mm
Códigos de producto: 068520 068522 0611020 0611022 0615020

ampliar imagen
top of page go down
Portaventosas especiales con válvula palpadora

Portaventosas especiales con válvula palpadora

Las características técnicas y mecánicas son las mismas que tienen los portaventosas especiales; además, tienen una válvula palpadora que, aplicada al soporte de la ventosa, tiene la función de abrir la aspiración y, por lo tanto, de crear el vacío, solo cuando la ventosa entra en contacto con la carga que se debe elevar.
El uso de estos portaventosas permite evitar la instalación de grifos en los tubos del vacío y se recomienda cada vez que existe la posibilidad que no todas las ventosas entren en contacto con la carga que se debe elevar (o porque la carga no es uniforme o parcialmente ausente).
La válvula palpadora con la que están compuestos puede ser aplicada, sin ninguna modificación, incluso a los portaventosas especiales articulados.
Las carreras efectivas de los muelles son:
- Para la cota C= 55 mm : 37 mm
- Para la cota C= 110 mm : 84 mm
Códigos de producto: 0615022 0620020 0625020 0630020 0635020

ampliar imagen
top of page go down
Portaventosas especiales con válvula de cierre automático incorporada

Portaventosas especiales con válvula de cierre automático incorporada

Además de tener todas las características técnicas de los portaventosas especiales, tienen una válvula de cierre automático incorporada.
La válvula de cierre automático tiene la función de cerrar automáticamente la aspiración, cuando la ventosa no apoya sobre la superficie de la carga que se debe elevar, cuando la sujeción es defectuosa o en caso de una notable transpiración. De esta manera se evita la disminución del grado de vacío en las ventosas restantes de la instalación, regularmente sujetadas a la carga.
Su ventaja es evidente, dado que con estos portaventosas ya no es obligatorio realizar el posicionamiento o la exclusión de las ventosas que no sirven para la sujeción.
En estos portaventosas se pueden ensamblar ventosas con diámetro mínimo de 85 mm y máximo de 150 mm, siempre que estén dotadas de un soporte roscado hembra de 3/8” gas.
Las carreras efectivas de los muelles son:
- Para la cota C= 55 mm : 37 mm
- Para la cota C= 110 mm : 84 mm
Códigos de producto: 069955 0699110

2.132
CAD files on TraceParts
ampliar imagen
top of page go down
Portaventosas especiales articulados

Portaventosas especiales articulados

Equipados con una junta articulada especial de acero templado, estos portaventosas permiten que la ventosa se adapte a la superficie de la carga que se debe elevar, incluso si no es perfectamente paralela a la superficie de la ventosa misma, o que se solucionen eventuales errores de perpendicularidad que a menudo se observan entre el portaventosas y el soporte de fijación del automatismo.
Las características técnicas y mecánicas son las mismas de los portaventosas especiales descritos anteriormente.
Las carreras efectivas de los muelles son:
- Para la cota C= 55 mm : 37 mm
- Para la cota C= 110 mm : 84 mm
Códigos de producto: 0611012 0611017 0615012 0615017 0620012 0625012 0622012OF 0622012NF 0622012A 0630012 0635012

ampliar imagen
top of page go down
Portaventosas especiales articulados sin junta articulada GS

Portaventosas especiales articulados sin junta articulada GS

Los portaventosas especiales articulados, ilustrados en esta página, al contrario de aquellos descritos anteriormente, tienen el alojamiento de la junta articulada en el soporte de la ventosa; esto ha permitido la reducción de las dimensiones, sin alterar las prestaciones.
Las carreras efectivas de los muelles son:
- Para la cota C= 55 mm : 37 mm
- Para la cota C= 110 mm : 84 mm
Códigos de producto: 0611032 0615032

ampliar imagen
top of page go down
Portaventosas especiales articulados con carrera reducida

Portaventosas especiales articulados con carrera reducida

La manipulación de láminas de mármol y de vidrio se realiza normalmente con ventosas que las recogen de una superficie horizontal para posicionarlas verticalmente, o viceversa.
Para reducir al mínimo el brazo de palanca que se crea entre la ventosa y el casquillo de fijación al automatismo durante la rotación de las láminas y el eventual deslizamiento de las mismas sobre las ventosas, han sido realizados estos portaventosas especiales articulados con carrera de muelle reducida.
Tienen todas las características técnicas de los portaventosas especiales descritos anteriormente, pero con dimensiones muy reducidas, lo que se ha obtenido creando el alojamiento de la junta articulada en el soporte de la ventosa, reduciendo la longitud del vástago de acero a la efectiva carrera de muelle y modificando el casquillo de latón para permitir su enroscado directo al automatismo.
Además, un especial tapete plástico antideslizante, fijado al soporte de la ventosa, tiene la función de impedir el deslizamiento de la carga elevada.
La carrera efectiva de muelle es:
- Para la cota C= 29 mm : 13 mm
Códigos de producto: 0611042 0612742 0615042

ampliar imagen
top of page go down
Portaventosas especiales antigiratorios de acero inoxidable

Portaventosas especiales antigiratorios de acero inoxidable

Proyectados para el sector robótico-automoción, son capaces de ofrecer óptimas soluciones ante los problemas de manipulación que se descubren en los manipuladores por succión, en todos los sectores de la industria.
Además de las características de los portaventosas especiales descritos anteriormente, se diferencian por el vástago de acero inoxidable, de sección hexagonal, así como es hexagonal el orificio del casquillo de guía de latón; esta forma impide que el vástago gire sobre el propio eje y, como consecuencia, lo impide también a la ventosa montada sobre.
El casquillo de guía está compuesto por dos sellos con roscado fino, para garantizar una buena precisión de fijación del portaventosas al automatismo. Además, los dos extremos del vástago, también de acero inoxidable, son roscados, macho o hembra, y son intercambiables; en un extremo se enrosca el racor rápido recto para la conexión al tubo de aspiración, en el otro se monta la ventosa con soporte, seleccionada.
Son adecuados para ventosas con un diámetro mínimo de 40 mm y máximo de 200 mm pero, específicamente, indispensables para el ensamblaje de ventosas rectangulares y elípticas.
Las carreras efectivas de los muelles son:
- Para la cota C= 55 mm : 37 mm
- Para la cota C= 110 mm : 84 mm
Códigos de producto: 065580 065581 065582 0611080 0611081 0611082

2.145
CAD files on TraceParts
ampliar imagen
top of page go down

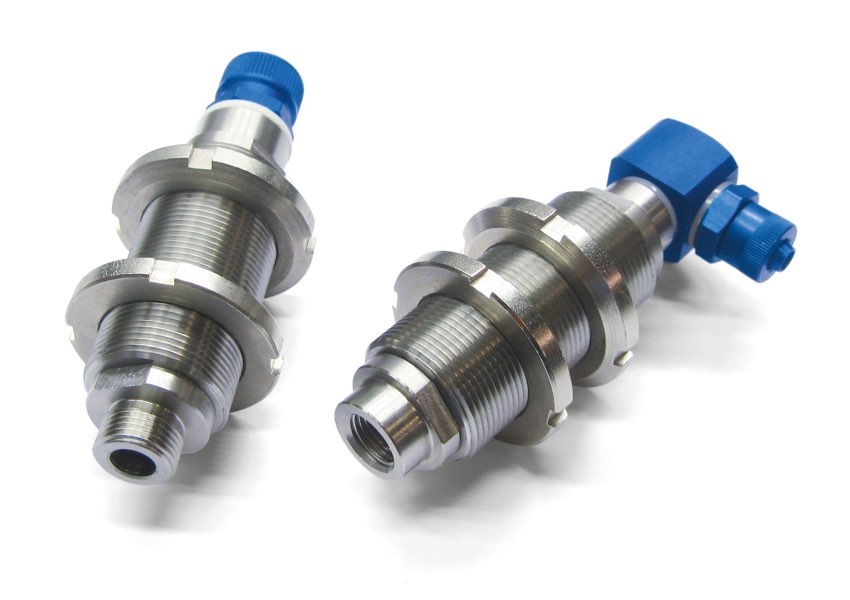

Portaventosas especiales antigiratorios con conexión roscada macho

Portaventosas especiales antigiratorios con conexión roscada macho

Las carreras efectivas de los muelles son:
- Para la cota C= 55 mm : 37 mm
- Para la cota C= 110 mm : 84 mm
Códigos de producto: 065590 065591 065592 065593 065594 065595 065596 0611090 0611091 0611092 0611093 0611094 0611095 0611096

2.146
CAD files on TraceParts
ampliar imagen
top of page go down
Portaventosas especiales antigiratorios con soporte esférico orientable

Portaventosas especiales antigiratorios con soporte esférico orientable

Además de las características de los portaventosas especiales antigiratorios descritos anteriormente, estos están dotados de una articulación esférica de nailon orientable, que permite posicionar y mantener la ventosa en el punto deseado.
Su soporte de fijación del automatismo es de aluminio y está compuesto por dos partes que, apretadas entre sí mediante tornillos, permiten bloquear la articulación esférica, manteniendo posicionado el portaventosas.
Son adecuados para ventosas con un diámetro mínimo de 40 mm y máximo de 200 mm pero, específicamente, indispensables para el ensamblaje de ventosas rectangulares y elípticas.
Las carreras efectivas de los muelles son:
- Para la cota C= 55 mm : 37 mm
- Para la cota C= 110 mm : 84 mm
Códigos de producto: 0655100 0655101 0655102 06110100 06110101 06110102 0655110 0655111 0655112 0655113 0655114 0655115 0655116 06110110 06110111 06110112 06110113 06110114 06110115 06110116

ampliar imagen
top of page go down
Portaventosas especiales con doble muelle

Portaventosas especiales con doble muelle

Todos los portaventosas especiales descritos anteriormente pueden suministrarse en la versión con doble muelle.
El casquillo de fijación del portaventosas está situado entre dos muelles: el muelle inferior tiene la función de amortiguar el impacto de la ventosa con la carga que se debe elevar durante la fase de acercamiento, mientras que el muelle superior sirve para amortiguar el golpe del casquillo con la parte final del portaventosas y para cargar gradualmente la ventosa durante la fase de elevación.
Su uso es recomendado cuando la carga que se debe elevar es muy pesada, rígida y con una escasa planicidad.
Las carreras efectivas de los muelles son:
- Para la cota C= 55 mm : 37 mm
- Para la cota C= 110 mm : 84 mm
Códigos de producto: 068513 068517 0611013 0611016 0615013 0615018 0620013 0625013 0622013OF 0622013NF 0622013A 0630013 0635013

ampliar imagen
top of page go down
Portaventosas especiales articulados con doble muelle

Portaventosas especiales articulados con doble muelle

Equipados con una junta articulada especial de acero templado, estos portaventosas permiten que la ventosa se adapte a la superficie de la carga que se debe elevar incluso si no es perfectamente paralela a la superficie de la ventosa misma, o que se solucionen eventuales errores de perpendicularidad que a menudo se observan entre el portaventosas y el soporte de fijación del automatismo.
El casquillo de fijación del portaventosas está situado entre dos muelles: el muelle inferior tiene la función de amortiguar el impacto de la ventosa con la carga que se debe elevar durante la fase de acercamiento, mientras que el muelle superior sirve para amortiguar el golpe del casquillo con la parte final del portaventosas y para cargar gradualmente la ventosa durante la fase de elevación.
Se recomiendan particularmente para la manipulación de cargas muy pesadas, rígidas y con escasa planicidad.
Las carreras efectivas de los muelles son:
- Para la cota C= 55 mm : 37 mm
- Para la cota C= 110 mm : 84 mm
Códigos de producto: 0611014 0611018 0615014 0615019 0620014 0625014 0622014OF 0622014NF 0622014A 0630014 0635014

ampliar imagen
top of page go down

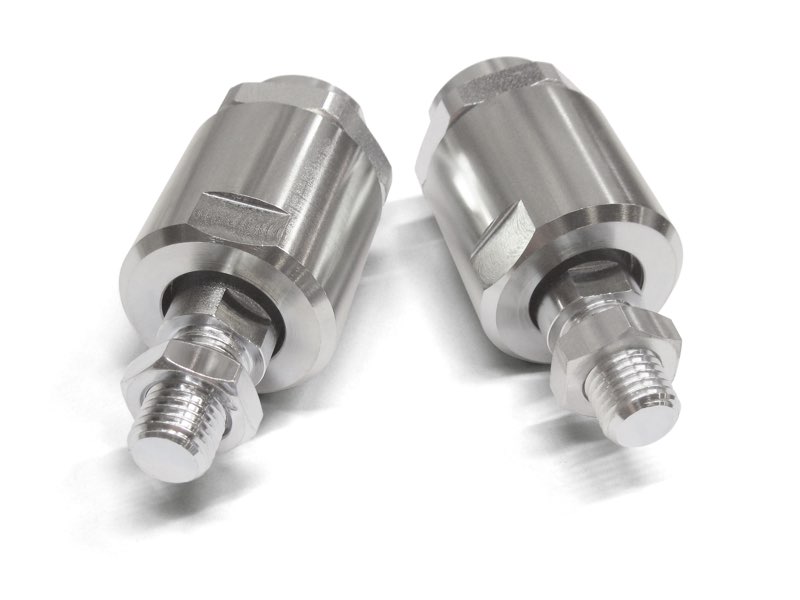

Juntas articuladas esféricas

Juntas articuladas esféricas

Nuestras juntas articuladas esféricas están realizadas con acero templado.
Ensambladas a los portaventosas, tienen la función de compensar desplazamientos de ejes y errores de perpendicularidad que a menudo se descubren entre las ventosas y la superficie de la carga que se debe elevar.
Códigos de producto: GSM8 GSM12 GSM16

2.165
CAD files on TraceParts
ampliar imagen
top of page go down
Juntas articuladas esféricas con conexión de vacío axial

Juntas articuladas esféricas con conexión de vacío axial

Esta serie de articulaciones han sido diseñadas para ser instaladas sobre ventosas con soporte, especialmente aquellas de tipo plano o con poco labio, para permitir adaptarse fácilmente sobre la superficie de sujeción de la carga que se desea coger, incluso si no es perfectamente paralela al plano de la misma ventosa o para compensar posibles errores de perpendicularidad que a menudo se hallan entre el portaventosas y el soporte de fijación del automatismo.
La conexión del vacío es axial y la estanqueidad está garantizada por una junta especial que está siempre en contacto con la articulación esférica.
La ventosa instalada sobre estas puede girar libremente sobre su propio eje a 360° e inclinarse hasta 15°.
Las articulaciones están realizadas completamente en latón, excepto el perno esférico y su anilla de retención que son de acero inoxidable.
Su fijación a la ventosa puede realizarse indiferentemente a través de la conexión roscada hembra o macho.
Códigos de producto: GSL1/8 GSL1/4 GSL 3/8 GSL1/2

2.166
CAD files on TraceParts
ampliar imagen
top of page go down
Juntas articuladas de posición con conexión de vacío axial

Juntas articuladas de posición con conexión de vacío axial

Las juntas articuladas de posición de aluminio anodizado permiten girar la ventosa, instalada sobre estos, de 360° e inclinarla hasta 35°, para adaptarla y bloquearla correctamente respecto a la superficie de sujeción del objeto que se debe recoger, garantizando, simultáneamente, la aspiración mediante la articulación y la perfecta estanqueidad.
Códigos de producto: GSV1/8 GSV1/4 GSV3/8 GSVF1/8 GSVF1/4 GSVF3/8

2.167
CAD files on TraceParts
ampliar imagen
top of page go down

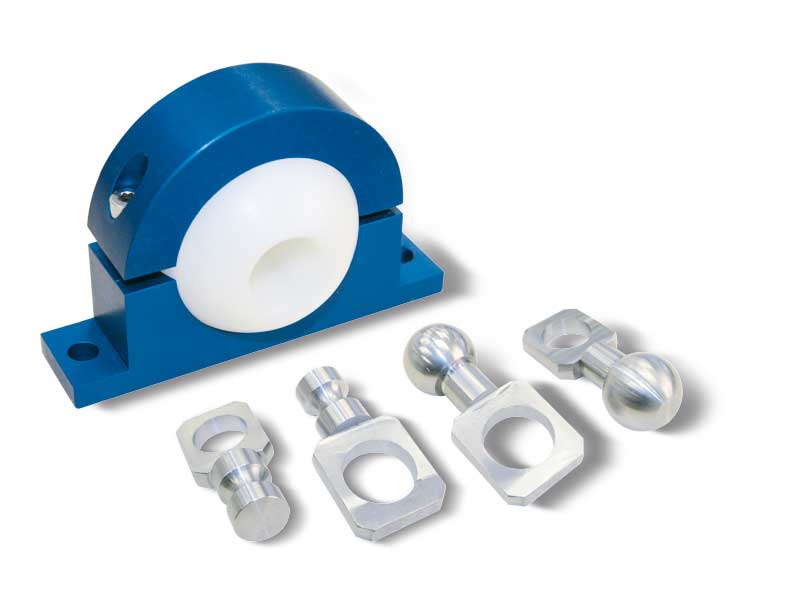

Soportes de fijación para portaventosas

Soportes de fijación para portaventosas

Los dos primeros soportes ilustrados en esta página son de acero inoxidable y son aptos para fijar los portaventosas al automatismo mediante un perno cilíndrico acanalado o un perno esférico, cuyo alojamiento deberá situarse en el automatismo mismo.
En cambio, el tercer soporte es de aluminio y está compuesto por dos partes que, apretadas entre sí mediante tornillos, bloquean la articulación esférica plástica, lo que permite mantener el portaventosas en la posición deseada.
Códigos de producto: 00FCH10 00FCH11 00FCH20 00FCH21 FCH16

ampliar imagen
top of page go down
Soportes de fijación para portaventosas

Soportes de fijación para portaventosas

Los soportes ilustrados y descritos en esta página y en la siguiente son de chapa de acero galvanizado y sirven para fijar los varios tipos de portaventosas al automatismo, compuesto generalmente por un bastidor de tubos de sección cuadrada.
El tornillo o la manija que poseen sirven para bloquear con rapidez el soporte en la posición deseada.
Códigos de producto: SFP01 SFP02 SFP03 SFP04 SFP05 SFP06 SFP07

ampliar imagen
top of page go down
