Equipos eléctricos de mando con panel operador con pantalla táctil y PLC para depresores y depresores de seguridad con dos o más bombas
Los nuevos equipos eléctricos están constituidos por una pantalla táctil que es un dispositivo electrónico particular, fruto de la unión de una pantalla y un digitalizador, que permite al usuario interactuar con una interfaz gráfica a través de los dedos u objetos particulares.
Los paneles operadores de pantalla táctil instalados en nuestros Depresores son sistemas de interfaz hombre máquina, es decir, dispositivos que permiten a la gente controlar nuestros equipos con mucha facilidad. El cuadro eléctrico contiene equipos de mando y control, recoge las señales digitales provenientes del vacuóstato para alimentar las bombas de vacío cuando es necesario y están realizados para una alimentación monofásica de 230 VCA 50 Hz y trifásica de 400 VCA a 50 Hz con un grado de protección IP 54. En el interior hay un PLC que gestiona todas las lógicas de control del funcionamiento en modo manual y automático.
Códigos de producto: DO10098VPLC DO10097VPLC DSO30097VPLC
Ventosas especiales de fuelle con sus respectivos soportes
Las ventosas de fuelle tienen la característica de comprimirse al entrar en contacto con la superficie que se debe sujetar y en presencia de vacío, creando un rápido movimiento de elevación, independientemente de los movimientos del automatismo: este rápido movimiento impide que la hoja o la carga de abajo permanezca pegada a la carga elevada. Gracias a su buena flexibilidad, pueden utilizarse también para compensar los errores de planicidad o para sujetarse a superficies inclinadas.
Las ventosas descritas en esta página y en las páginas sucesivas, son el resultado de numerosas soluciones ofrecidas a nuestros clientes para la solución de sus problemas; de hecho, han sido diseñadas para la sujeción de galletas, cromos, etiquetas, piezas metálicas pequeñas y plásticas, cartulinas, bolsas de papel y plástico, productos friables, huevos de chocolate y de gallina, láminas plásticas, etc.
Los soportes, de latón niquelado o de aluminio anodizado, están dotados de un perno central, roscado macho o hembra, para permitir la aspiración y la fijación al automatismo.
Las ventosas pueden adherir a los soportes manualmente, con una simple presión y sin el empleo de colas. Están disponibles en las mezclas estándar y, para cantidades mínimas que se deben definir en fase de pedido, pueden ser realizadas en las mezclas especiales, enumeradas en la página 31.
Códigos de producto: 010509 010650 080650 010850 080850 011150 081150 011116 081116 081117 081117F 011523 081523 081523F 081524F 081526F 011620 081620 081621 081621F 011823 081823 081823F 081824F 081826F 011829 081829 081829F 081830F 081831F 011835 081835 081835F 081836F 081837F 011850 081850 081851 081852 011917 081917 081918 012060 082060 082061 082062 012535 082535 082540 013050 083050 083050F 013099 083099 083099F 013055 083055 083055F 083240 013350 083350 014050 084050 084050F 014080 084080 084080F 014290 084290 014290 084290F 015070 085070 015250 085250 015630 085630 017530 087530 017531 087531 015060A 018060A
Ventosas estudiadas especialmente para la sujeción y la manipulación de cajas y embalajes de cartón en general, especialmente pesados.
El labio es espeso y resistente, para permitir que soporten tirones y aceleraciones bruscas, típicos de los movimientos robotizados; el doble fuelle permite una mejor adaptación a la superficie de sujeción, incluso cuando esta última no es perfectamente ortogonal al eje de la ventosa, y una mayor recuperación de los desniveles de la carga que se debe elevar.
Los soportes, todos de aluminio anodizado, están dotados de un perno central roscado, macho o hembra, para permitir la aspiración y la fijación al automatismo.
Las ventosas pueden adherir a los soportes sin la ayuda de colas.
Como repuesto, es suficiente requerir únicamente la ventosa indicada en la tabla, con la mezcla deseada.
Códigos de producto: 013527 015240 0008394 0008395 0008366 0008364 0835271/8 0852401/8 083527 085240 013527 015240 0008396 0008397 0008392 0008393 0835271/8F 0852401/8F 083527F 085240F 087543SR 0811073SR 0008373 0008372 0008376 0008375 087543M 0875433/8M 0811073M 08110731/2M 087543SR 0811073SR 0008374 0008377 0875433/8 08110731/2
Ventosas de fuelle con sus respectivos soportes, para la sujeción de envases flow pack
Por su especial forma y flexibilidad, las ventosas de fuelle ilustradas y descritas en esta página son aptas especialmente para ser instaladas en máquinas automáticas de elevada productividad del sector del embalaje, para la sujeción y la manipulación de envases flow pack.
Las ventosas están disponibles en mezclas específicas para uso alimentario y pueden ser adheridas en frío en sus soportes correspondientes, sin la ayuda de colas.
A petición y para cantidades mínimas que se deben definir en fase de pedido, pueden ser suministradas en otras mezclas especiales, enumeradas en la página. 31.
Códigos de producto: 012030S 013045S 014055S 015065S 000818 0008127 0008474 0008475 082030S 083045S 084055S 085065S

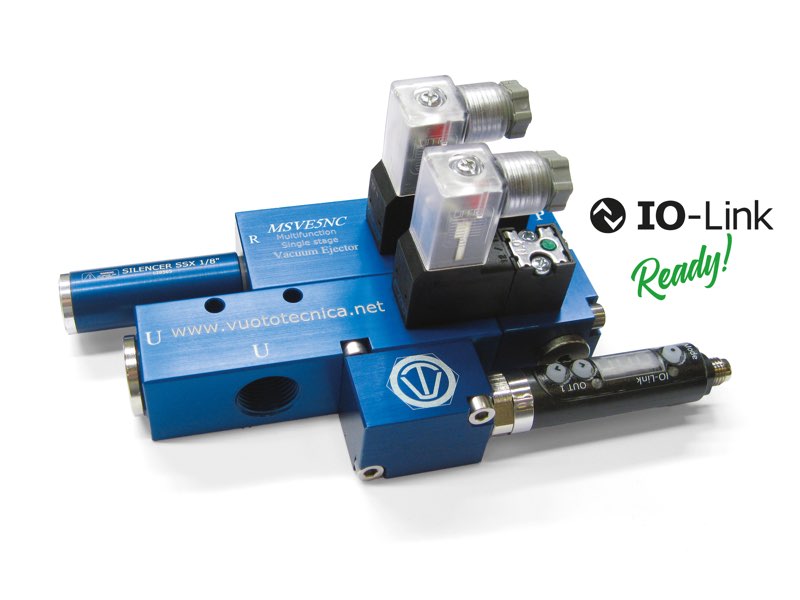

Generadores de vacío de una etapa y multifunción, serie MSVE
Los generadores de vacío de esta nueva serie pueden conectar completamente un sistema de sujeción por succión. El sistema de alimentación original del aire comprimido por medio de obturadores coaxiales, permite el aporte de grandes cantidades de aire tanto a los eyectores como al sistema de expulsión, garantizando, de esta manera, una mayor rapidez de agarre y de separación de la carga sujetada.
Dotados de eyectores de una etapa, alimentados con baja presión (máx. 4 bares), tienen velocidades de vaciado muy elevadas, en relación con su capacidad de aspiración, a favor de ciclos de trabajo siempre más rápidos y eficaces.
Dos microelectroválvulas gestionan la alimentación del aire comprimido al eyector del vacío y al contrasoplado de descarga; de este último se puede regular la intensidad y la duración, mediante un regulador de flujo de tornillo. La válvula de retención, integrada en la conexión de aspiración, garantiza el mantenimiento del vacío durante el uso en caso de fallo del suministro eléctrico. Un vacuóstato digital con pantalla y led de aviso de conmutaciones, gestiona la alimentación del aire comprimido y emite una señal para la poner en marcha el ciclo de forma segura.
Un distribuidor de aluminio anodizado, con las conexiones de vacío tiene un filtro de aspiración integrado, que se puede inspeccionar fácilmente.
Activando la microelectroválvula de alimentación del aire comprimido, el generador produce un vacío durante el uso; cuando se alcanza el valor máximo configurado, el vacuóstato, al intervenir en la bobina eléctrica de la microelectroválvula, interrumpe la alimentación de aire y la restablece solo cuando el valor de vacío desciende por debajo del valor mínimo. Esta modulación, además de mantener el grado de vacío dentro de los niveles de seguridad predefinidos (histéresis), permite un ahorro considerable de aire comprimido. Una segunda señal del vacuóstato, también regulable e independiente de la primera, puede utilizarse para activar el ciclo cuando el grado de vacío alcanzado es el adecuado para su empleo.
Finalizado el ciclo de trabajo, la microelectroválvula de alimentación del aire comprimido hacia el generador se desactiva y, al mismo tiempo, se activa la microelectroválvula de expulsión para el restablecimiento rápido de la presión atmosférica durante el uso. Los generadores de vacío MSVE pueden instalarse en cualquier posición y son adecuados para el control de sistemas de sujeción de ventosas, para desplazar láminas, vidrios, mármoles, cerámicas, plástico, cajas de cartón, madera, etc., especialmente en el sector de la robótica industrial, donde se requieren equipos con prestaciones óptimas, con dimensiones y pesos siempre más reducidos.
Códigos de producto: MSVE3 MSVE5
Accesorios y repuestos para grupo de alimentación VACUMANAGER serie VM
- Juego de cables con sistema de ahorro de energía Energy Saving integrado
- Cable con conector axial
- Cable con conector radial
- Conector
- Microelectroválvula de alimentación NO
- Microelectroválvula de alimentación y de soplado NC
- Vacuóstato digital
Códigos de producto: 0015203 0015202 001220 001221 0015157 0007304 0015447 123010

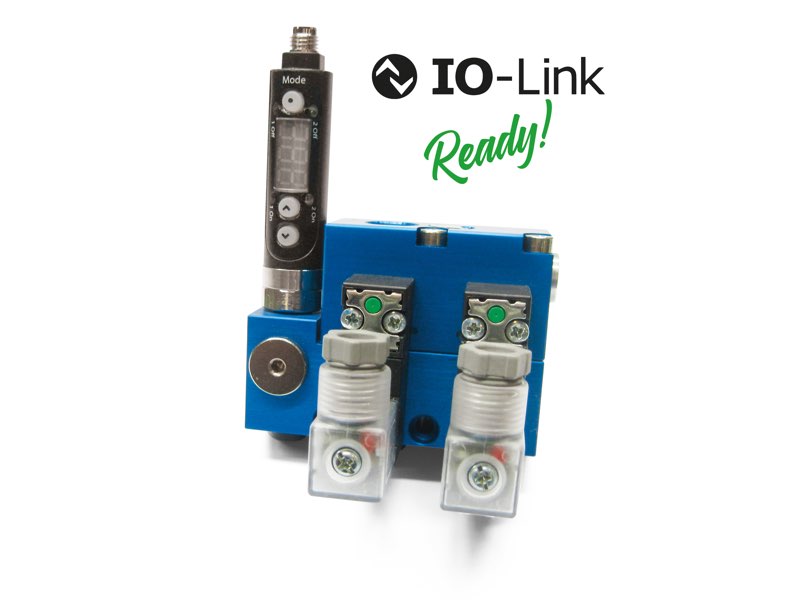

Las unidades VACUMANAGER serie VM son circuitos integrados, electroneumáticos, creados para la alimentación y la gestión de generadores de vacío, de una sola etapa y multietapa.
Las unidades VM encierran en un cuerpo/distribuidor, obtenido a partir del aluminio completo y anodizado:
- Vacuóstato digital con pantalla
- Válvula de alimentación para aire comprimido
- Válvula de contrasoplado
- Regulador de flujo, para la válvula de contrasoplado.
Un circuito electroneumático de mando compacto que encierra en sí todos los componentes para la gestión de la generación de vacío y contrasoplado en un sistema de manipulación dotado de ventosas y alimentado por generadores de vacío neumáticos (de una sola etapa o multietapa).
En combinación con los cables Energy Saving Vuototecnica, representan la mejor solución en términos de eficiencia energética, ya que limitan el consumo de aire comprimido que alimenta
los generadores de vacío neumáticos al tiempo estrictamente necesario para el vaciado de las ventosas.
Una solución de ahorro energético aún más notable y apreciada en todas las manipulaciones con ventosas para productos de óptima estanqueidad o con microporosidad (chapas, vidrio, paneles chapados de madera o de plástico, etc.).
Vuototecnica recomienda las unidades VM también para la gestión de todos los sistemas de toma Octopus dotados de generadores de vacío neumáticos y de válvulas autoexcluyentes.
Códigos de producto: MSVE3 MSVE5
Accesorios para generadores de vacío de una etapa - Válvulas neumáticas con obturador coaxial
La función de estas electroválvulas es la de cortar el aire comprimido de alimentación a los generadores de vacío; el corte mediante un original obturador coaxial, permite el suministro de grandes cantidades de aire, garantizando una mayor velocidad de agarre de las ventosas. Están formadas por un cuerpo de aluminio anodizado, con un obturador coaxial integrado, accionado neumáticamente por una microelectroválvula con bobina eléctrica de baja absorción, capaz de gestionar presiones operativas de entre 1,5 y 7 bar.
Pueden controlarse mediante vacuóstatos o interruptores eléctricos simples.
Gracias a su compactibilidad es posible instalarlas incluso directamente en los generadores de vacío, eliminando, de esta manera, inútiles tuberías y volúmenes negativos.
Códigos de producto: VPE00NCV24CC VPE00NOV24CC VPE01NCV24CC VPE01NOV24CC VPE02NCV24CC VPE02NOV24CC VPE03NCV24CC VPE03NOV24CC VPE04NCV24CC VPE04NOV24CC

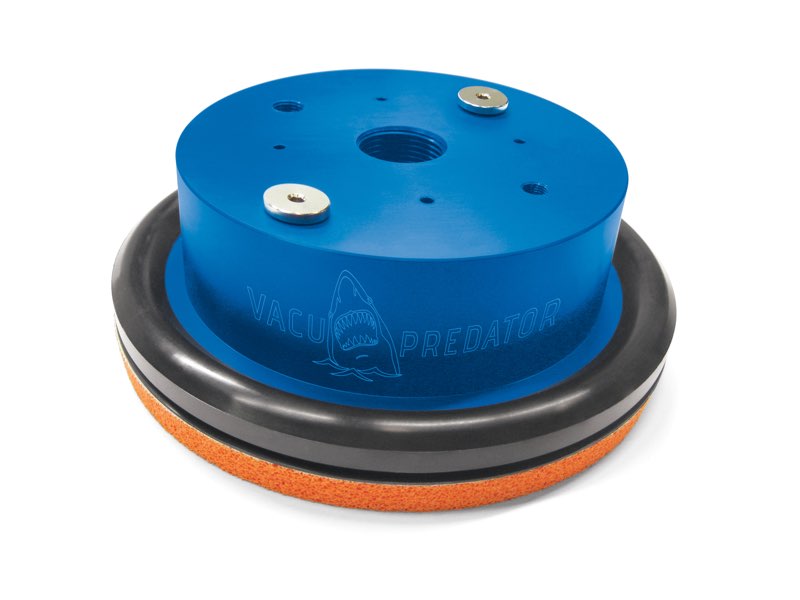

Ventosas Vacupredator para la sujeción de bolsas, sacos y recipientes flexibles
Para permitir la sujeción de bolsas, sacos y recipientes flexibles de papel o plástico, que contienen polvos, granulados, productos sueltoso líquidos, se han diseñado y realizado estas nuevas ventosas, capaces de sujetar, con total seguridad, incluso los envases más difíciles e irregulares.
Realizadas con aluminio anodizado, están dotadas de una placa ranurada en su interior, para permitir que el contenedor flexible se adapte perfectamente a la ventosa y con una junta de goma espuma especial que, siguiendo las inevitables grietas que se forman en el recipiente flexible en fase de sujeción, impide las pérdidas de vacío
perimetrales.
Se recomiendan particularmente para la sujeción de envases flow-pack, recipientes flexibles para fleboclisis, bolsas de golosinas o similares, sacos de granulados plásticos, de cemento, de azúcar o de harina, etc.
Su fuerza de elevación se ha calculado teniendo en cuenta un grado de vacío mínimo de -75 kPa, la superficie total contenida dentro de la junta y un coeficiente de seguridad 3.
Códigos de producto: VP12OF1015 VP22OF1515 VP0612OF1015 VP0916OF1030 VP0921OF1030 VP1520OF1030 VP2030OF1530 VP3040OF1530
Los reductores de vacío con regulación neumática difieren de aquellos descritos anteriormente por el modo de regular el grado de vacío; de hecho, con estos se debe intervenir sobre la presión del aire comprimido de alimentación del cilindro neumático, en vez de apretar manualmente un tornillo de regulación: mayor es la presión, mayor es el grado de vacío que se obtiene y viceversa.
La función de los reductores de vacío es la de regular el grado de vacío y de mantenerlo constante con el valor preconfigurado (succión secundaria), independientemente del caudal y de las oscilaciones del grado de vacío de la bomba o del depresor (succión primaria).
Estos aparatos, al contrario de las válvulas de regulación del vacío, no introducen aire atmosférico en el circuito; esto permite crear diferentes puntos de sujeción con diferentes grados de vacío, desde una sola fuente de succión.
Su principio de funcionamiento se basa en la acción de contraste entre un cilindro neumático de carrera corta y un pistón flotante impulsado por el diferencial de presión que existe entre la caída de presión secundaria y la presión atmosférica. Características técnicas
- Funcionamiento: reductor de membrana-pistón.
- Presión relativa de alimentación: de 0 a 3 bares para los reductores art. 11 .. 30;
- Presión de ejercicio regulable: de 800 a 1 mbar abs. para los reductores art. 11 .. 31;
- Caudales: de 370 a 750 m3/h.
- Temperatura ambiente: de -10 a +80 °C.
- Posición de instalación: cualquiera. Uso
Los reductores de vacío se utilizan generalmente en las instalaciones centralizadas donde, a pesar del grado de vacío de la central, cada sujeción puede regularse dentro de ese valor. Además, son necesarios cada vez que la succión de trabajo tiene que ser inferior a la succión primaria y debe mantenerse constante. Los reductores de vacío con regulación neumática se pueden instalar incluso lejos del punto de control, ya que es suficiente tener un regulador de presión en el cuadro de mandos para intervenir sobre ellos.
Estos aparatos tienen la función de regular el grado de vacío y de mantenerlo constante con el valor preconfigurado (caída de presión secundaria), independientemente del caudal y de las oscilaciones del grado de vacío de la red (caída de presión primaria).
Funcionan mediante membrana-pistón y utilizan el diferencial de presión que existe entre la caída de presión secundaria y la presión atmosférica.
Al contrario de las válvulas de regulación del vacío, los reductores no introducen aire en el circuito, lo que permite crear diferentes puntos de sujeción con diferentes valores de vacío, desde una sola fuente de caída de presión.
La regulación del grado de vacío se obtiene girando el tornillo moleteado específico, en el sentido de las agujas del reloj para aumentarlo y en el sentido contrario para disminuirlo. Características técnicas
- Funcionamiento: reductor de membrana-pistón.
- Presión de ejercicio regulable: de 800 a 1 mbar abs.
- Caudales: de 390 a 750 m3/h.
- Temperatura ambiente: de -10 a +80 °C.
- Posición de instalación: cualquiera. Uso
Los reductores de vacío se utilizan principalmente en las instalaciones centralizadas donde, a pesar del grado de vacío de la central, cada sujeción puede regularse dentro de ese valor. Además, son necesarios cada vez que la succión de trabajo tiene que ser inferior a la succión primaria.
Electroválvulas de vacío de 2 vías, de mando directo
Las electroválvulas de vacío de dos vías de esta nueva serie son de mando directo, de dos posiciones, con obturador cónico servopilotado por el vacío mismo.
Normalmente se suministran cerradas, pero, a petición, también se pueden suministrar abiertas.
Están constituidas por un cuerpo de aluminio anodizado, en el cual están las conexiones de acoplamiento, por un obturador cónico de silicona calzado en un vástago de acero inoxidable y una membrana de una mezcla especial engomada y entelada; un actuador, accionado por una bobina eléctrica, gestiona el vacío del servomando. El principio de funcionamiento de estas electroválvulas se basa en el diferencial de presión que existe entre la bomba o el generador de vacío y la presión del aire aspirado. Dirigiendo esta «presión diferencial» hacia el servomando, mediante el actuador, se puede controlar el obturador sin la ayuda de aire comprimido o de muelles.
Según el principio de funcionamiento arriba descrito, no se recomienda su uso en instalaciones con bajo grado de vacío (inferior a 850 mbar absolutos, equivalentes al 15 % de vacío).
La ausencia de muelles, rozamientos y esfuerzos dinámicos internos beneficia la alta velocidad de intervención y la duración de la electroválvula.
La bobina eléctrica es estándar, totalmente plastificada con resina sintética, aplicación hermética, clase de aislamiento F (hasta 155 °C) en conformidad con las normas VDE, con conexiones eléctricas de tres terminales de 6,3 mm, para conector en conformidad con la norma EN 175301-803 (ex DIN 43650).
Grado de protección IP 54, IP 65 con conector activado.
Tolerancia admisible en el valor nominal de la tensión: ± 10 %.
Absorción máxima: 20 V.A. en c.a. y 18 W en c.c.
La bobina eléctrica es orientable a 360°. El conector es orientable a 180° en la bobina y puede suministrarse, a petición, con led luminoso, con circuito antiparasitario y/o con protecciones contra las sobretensiones y el cambio de polaridad.
Las electroválvulas de esta serie se pueden utilizar en instalaciones de vacío sin aire comprimido y en todos los casos en que la aspiración se debe controlar por separado de la entrada de aire en el circuito, como desgasificadores, autoclaves, termosoldadoras al vacío, etc.
La elección de la electroválvula siempre debe realizarse en función del caudal y, por tanto, de la conexión de aspiración de la bomba o del generador de vacío. Características técnicas
Presión de ejercicio: de 0,5 a 850 mbar absolutos
Temperatura del fluido aspirado: de -5 a +60 °C
Códigos del producto: EGN40NC EGN40NO EGN52NC EGN52NO
Estudiados específicamente para el vacío, son de mando directo y normalmente cerrados.
Están constituidos por un cuerpo de aluminio anodizado, en el que están situadas las conexiones y los orificios de paso, y por un actuador accionado por una bobina eléctrica. El obturador de los electropilotos, de goma nitrílica NBR o de Vulkollan®, es parte integrante del núcleo móvil del actuador.
Los electropilotos de dos vías tienen ambos orificios del mismo tamaño, mientras que los de tres vías tienen todos los orificios de descarga con un diámetro de 3 mm, ya que se obtiene mediante el manguito. Los tiempos de reacción muy bajos permiten efectuar un número de ciclos por minuto muy elevado.
La bobina eléctrica es estándar, totalmente plastificada con resina sintética, aplicación hermética, clase de aislamiento F (hasta 155 °C) en conformidad con las normas VDE, con conexiones eléctricas de tres terminales de 6,3 mm, para conector en conformidad con las normas EN 175301-803 (ex DIN 43650).
Grado de protección IP 54; IP 65 con conector activado.
Tolerancia admisible en el valor nominal de la tensión: ±10 %.
Absorción máxima:
20 V.A. en a.c. y 18 W en c.c.
8 V.A. en a.c. y 6.5 W en c.c. (07 00 16 - 07 00 20)
La bobina eléctrica es orientable a 360°.
El conector es orientable a 180° en la bobina y puede suministrarse, a petición, con ledes luminosos, con circuito antiparasitario y/o con protecciones contra las sobretensiones y el cambio de polaridad. Características técnicas
Presión de ejercicio: de 1 a 1500 mbares absolutos
Temperatura del fluido aspirado: de -5 a +60 °C
Códigos del producto: 070016 070116 070216 070316
Superficies de aspiración especiales PH y P2H para sistemas octopus, para la sujeción de botes, latas, tarros y frascos vacíos, sin tapas
Las superficies de aspiración especiales ilustradas y descritas en esta página pueden instalarse en sistemas OCTOPUS, en sustitución de las superficies PX y P2X. Están realizadas con láminas de aluminio anodizado, con orificios equidistantes entre sí y recubiertas con una especial goma espuma, microperforada en correspondencia con los orificios de la lámina de aluminio, de dos espesores diferentes. 15 mm para las superficies de aspiración PH y 30 mm para las superficies P2H. El uso de orificios calibrados permite calcular el caudal del generador de vacío que se debe instalar en el sistema OCTOPUS, para hacer que, incluso en caso de pérdidas debidas a transpiraciones o en caso de ausencia de algunos objetos a sujetar, se mantenga siempre un valor de vacío mínimo suficiente para la sujeción incluso de los pocos contenedores que han quedado.
El uso de estas superficies de aspiración se recomienda para la sujeción y la manipulación de botes, latas, tarros y frascos de diferentes materiales, vacíos y sin tapas. La fuerza de elevación del contenedor, será directamente proporcional al grado de vacío generado en la superficie de la boca del bote o del frasco a levantar.
Nota Estas superficies no son aptas para la sujeción de botellas vacías, para agua y vino, tanto de plástico como de vidrio.
Todos los contenedores flexibles deben ser testados previamente en vacío para evitar el riesgo de implosión.
Códigos de producto: PH1520 PH2030 PH2040 PH2060 PH3030 PH3040 PH3050 PH4040 PH4060 PH40100 PH6080 PH60120 PH80100 P2H1520 P2H2030 P2H2040 P2H2060 P2H3030 P2H3040 P2H3050 P2H4040 P2H4060 P2H40100 P2H6080 P2H60120 P2H80100
Las ventosas serie SV (STAR VACUUM) han sido desarrolladas para la manipulación, sin deformación, de objetos planos y flexibles como separadores de cartón o láminas de chapa fina; gracias a las áreas de refuerzo de goma en el interior de las ventosas, que caracterizan su superficie de apoyo con forma de estrella.
Representan la combinación perfecta entre un labio de agarre suave y flexible para el mejor ajuste a la superficie y una base diseñada para garantizar la máxima estabilidad y rigidez de la pieza a manipular, tanto en posición vertical como horizontal.
Las ventosas pueden estar equipadas con un soporte metálico de fijación, de aluminio anodizado, roscado macho o hembra.
Códigos de producto: SV20SR SV25SR SV30SR SV40SR SV50SR 0008132 0008133 0008134 0008135 0008141 0008142 SV20 SV25 SV30 SV40 SV50 SV20F SV25F SV30F SV40F SV50F

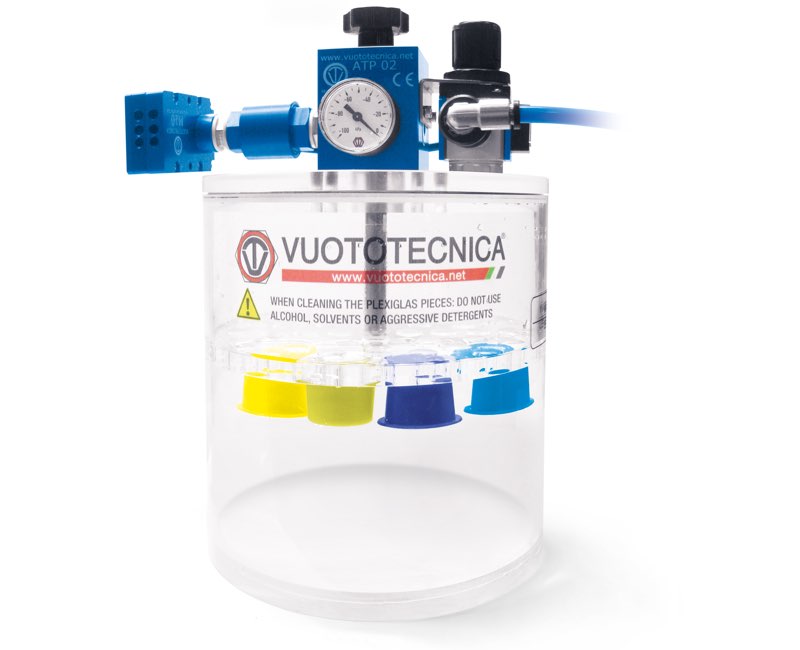

Estos equipos también tienen la función de probar la estanqueidad de las soldaduras en los envases flow-pack, de celofán o PVC, para los snacks u otros productos alimenticios.
Están constituidos por:- Un recipiente cilíndrico de plexiglás transparente, donde verter agua para crear el vacío.- Una tapa móvil de plexiglás transparente con un disco perforado situado en la parte inferior, fijado mediante un perno separador, con la función de mantener sumergido el envase flow-pack en el agua del recipiente y, situados en la parte superior, los instrumentos para crear, gestionar y controlar el vacío.- Un generador de vacío multietapa, de eyectores múltiples.- Una válvula de retención situada en la aspiración del generador para impedir el retorno del aire en el recipiente cuando el generador está parado.- Una válvula de manguito para el corte del aire comprimido.- Un reductor para el aire comprimido de alimentación, con manómetro.- Una válvula manual de dos vías, para el restablecimiento de la presión atmosférica dentro del contenedor.
El envase, sumergido en el agua del recipiente, debido al efecto del diferencial de presión que se crea entre el aire con presión atmosférica contenida en su interior y el vacío creado en el recipiente, tiende a hincharse: mayor es el grado de vacío que se alcanza en el recipiente y mayor será el empuje que el aire contenido en el envase ejercitará en las paredes y, como consecuencia, en las soldaduras.
La salida de aire del envase, debida a una soldadura defectuosa, se evidencia gracias a las burbujas que, además de indicar la pérdida, también indican exactamente el punto de la soldadura que pierde.
El grado de vacío alcanzable en el recipiente depende del generador de vacío instalado.
Los valores de ensayo son regulables y se pueden repetir automáticamente.
A petición, se pueden suministrar en diferentes versiones. Características técnicas
Presión de ejercicio: de 0,5 a 1000 mbares absolutos
Temperatura del fluido: de -5 a +50 °C
Grado de filtración: 60 μ
Códigos de producto: ATP02 ATP03 ATP04 ATP07
Se trata de pequeños filtros en línea que pueden retener impurezas y polvos muy finos, interfiriendo mínimamente sobre el caudal.
Están constituidos por un cuerpo cilíndrico de plexiglás transparente, cerrado por dos bridas de aluminio anodizado bloqueadas por anillos de seguridad (seeger), en las cuales están las conexiones roscadas hembra y alojadas las juntas de estanqueidad; en su interior está el cartucho filtrante. Los cartuchos filtrantes mostrados y descritos en esta página, instalados en el propio contenedor, son fabricados con diferentes materiales, identificables por las siguientes siglas:
- Serie SP. Cartucho filtrante con estanqueidad de aplastamiento, de papel plisado.
- Serie SS. Cartucho filtrante con estanqueidad de aplastamiento, de red de polipropileno plisada.
- Serie SA. Cartucho filtrante con estanqueidad de aplastamiento, de red de acero inoxidable AISI 304.
- Serie RP. Cartucho filtrante de acoplamiento rápido y con doble junta tórica de estanqueidad, de papel plisado.
- Serie RS. Cartucho filtrante de acoplamiento rápido y con doble junta tórica de estanqueidad, de red de polipropileno plisado.
- Serie RA. Cartucho filtrante de acoplamiento rápido y con doble junta tórica de estanqueidad, de red de acero inoxidable AISI 304.
Debido al elemento filtrante de papel, no se recomienda el uso de estos filtros en presencia de vapores o condensaciones de agua y de aceite.
Los filtros son inspeccionables mediante la simple extracción de una de las dos bridas. Características técnicas
Presión de ejercicio: de 0,5 a 3000 mbar absolutos.
Temperatura del fluido: de -20 a +60 °C.
Códigos de producto: FPL4 FCL4 FIL4 FPL5 FCL5 FIL5 FPL6 FCL6 FIL6 FPL7 FCL7 FIL7 SP/5M SS/5M SA/5M RP/5 RS/5 RA/5 RP/10/57 RS/10/57 RA/10/57
Cartuchos filtrantes de papel para filtros FCL, FPL y FIL
Los cartuchos ilustrados y descritos a continuación son fabricados con diferentes materiales, identificables gracias a las siguientes siglas:
- 00FCL03 Cartucho filtrante con estanqueidad de aplastamiento, de papel plisado.
- 00FPL01 Cartucho filtrante con estanqueidad de aplastamiento, de red de polipropileno.
- 00FIL01 Cartucho filtrante con estanqueidad de aplastamiento, de red de acero inoxidable AISI 304.
Debido al elemento filtrante de papel plisado, se desaconseja su uso en presencia de vapores o condensaciones de agua o de aceite. Los filtros se pueden inspeccionar mediante la simple extracción de una de las dos bridas de los filtros.
Código de producto: 00FCL03 00FPL03 00FIL03
Se trata de pequeños filtros en línea que pueden retener impuridades y polvos muy finos, afectando mínimamente el caudal.
Gracias a sus pequeñas dimensiones, pueden instalarse directamente en los tubos del vacío, cerca de los lugares de uso (ventosas, sistemas de sujeción por succión y similares), para una filtración fraccionada y para un mayor control visual de todos los puntos de aspiración de la instalación.
Están constituidos por un cuerpo cilíndrico de plexiglás transparente, cerrado por dos bridas de aluminio anodizado bloqueadas por anillos de seguridad (seeger), en las cuales están las conexiones roscadas macho y hembra y las juntas de estanqueidad; en su interior está el cartucho filtrante. Los filtros son inspeccionables mediante la simple extracción de una de las dos bridas. Características técnicas
Presión de ejercicio: de 0,5 a 3000 mbares absolutos
Temperatura del fluido: de -20 a +60 °C
Códigos de producto: FPL1 FCL1 FIL1 FPL2 FCL2 FIL2 FPL3 FCL3 FIL3 FPL1M FCL1M FIL1M FPL2M FCL2M FIL2M FPL3M FCL3M FIL3M FPL1MF FCL1MF FIL1MF FPL2MF FCL2MF FIL2MF FPL3MF FCL3MF FIL3MF
